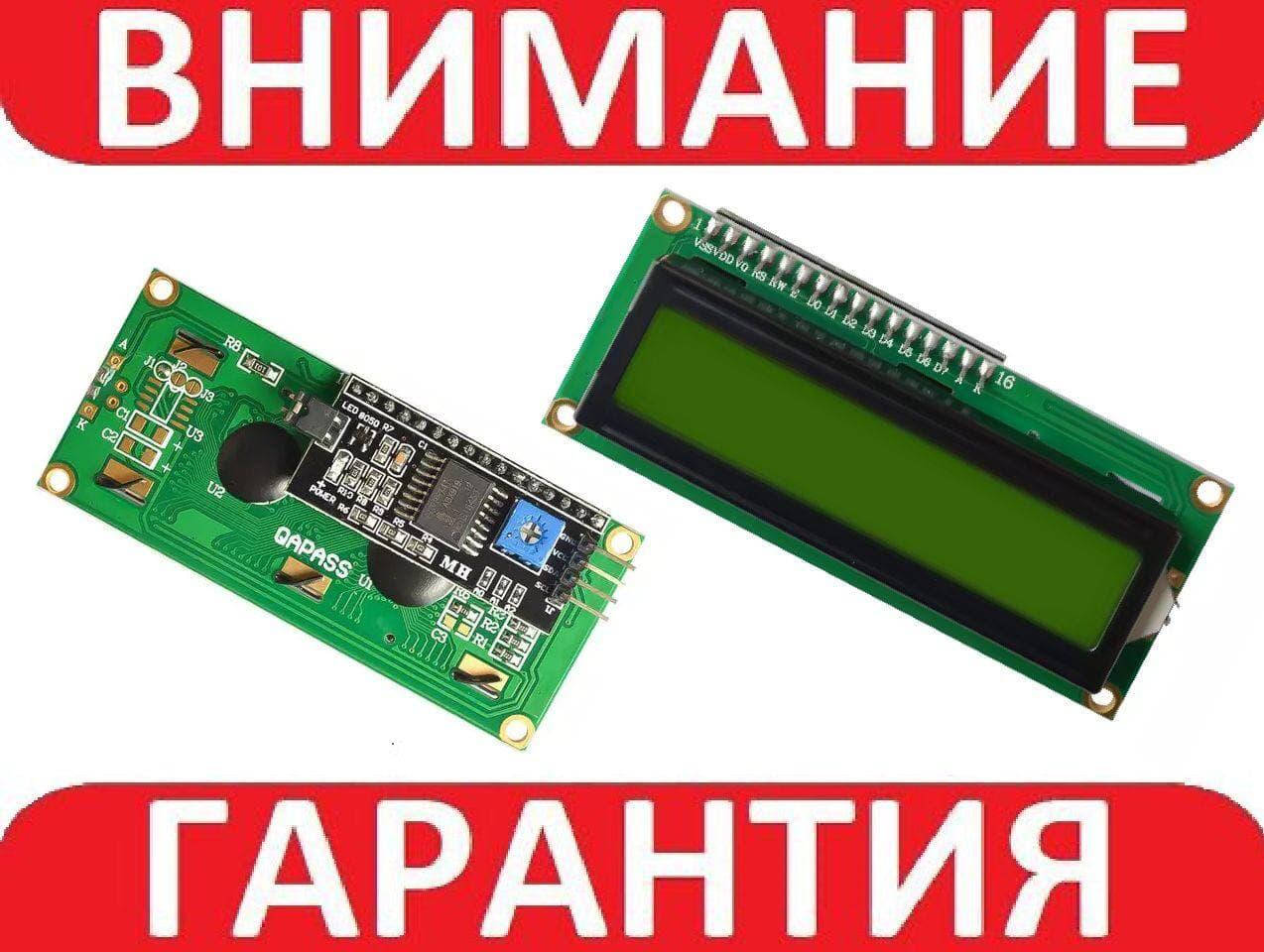

LCD 1602 для Arduino, ЖК дисплей c зеленой подсветкой с впаянным i2c модулем

LCD 1602 модуль для Arduino модуль используется для преобразования сигналов от контроллеров и датчиков в графическую информацию.
Для использования LCD 1602 модуля Arduino нужно на его основе собрать макет (подключить к дисплею, контроллеру, питанию и т.п.). Потом нужно создать программу для работы с устройством. В конце провести настройку и начинать работу.
Работа с кириллицей имеет ряд особенностей в связи с тем, что исходный код в среде Arduino сохраняется в кодировке UTF-8, которая не соответствует таблице символов в ЖК-дисплее. Для кириллицы можно указывать их коды в восьмеричной системе в соответствии с синтаксисом C/C++. Также можно использовать библиотеку Liquid Crystal Rus, которая позволяет непосредственно использовать русские символы в кодировке UTF-8 при выводе на дисплей.
Управление LCD 1602 модулем для Arduino осуществляется или от Arduino контроллера, или от другого микропроцессорного управляющего устройства через соответствующие выводы.
LCD 1602 модуль для Arduino с ЖК-дисплеем имеет интерфейс для ввода вывода информации.
4-битный интерфейс HD44780 имеет 16 контактов обозначенных:
Vss – общий GND;
Vdd – питание;
VO – настройка контрастности;
RS – данные и команды;
RW – чтение и запись;
E (Enable) – включение;
DB0 – DB7 линии данных;
LEDA – анод подсветки;
LEDK – катод подсветки.
Питание модуля осуществляется или от Arduino контроллера (другого микропроцессорного управляющего устройства), или от внешнего источника питания (блока питания, батареи). Напряжение питания модуля 5 вольт.
Характеристики:
интерфейс HD44780 совместимый;
напряжение питания: 5В;
размеры экрана: 64 х 15 мм;
дисплей с синей подсветкой;
дисплей 2 строки по 16 символов;
поддержка латиницы;
габариты: 79,9 х 36,0 х 11,0 мм;
вес: 31 г.
Комплектация:
1 x LCD 1602 с синей подсветкой
