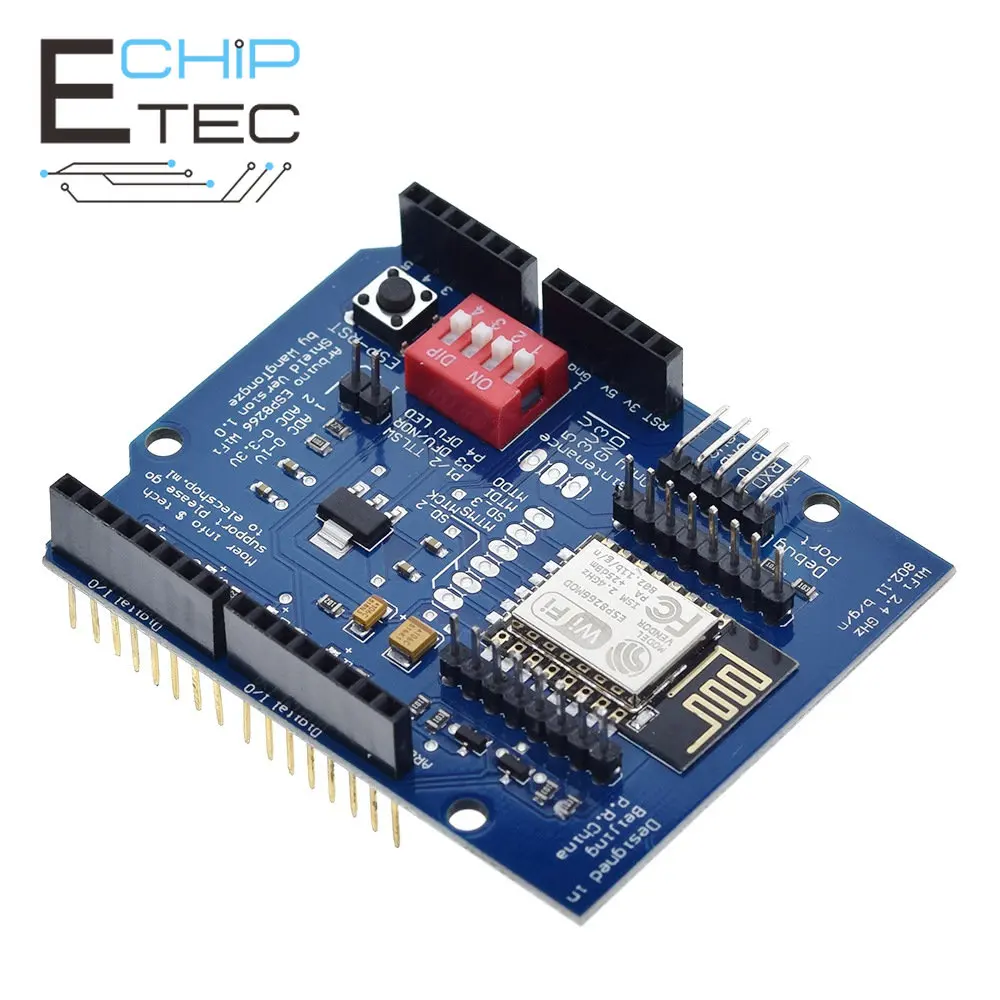

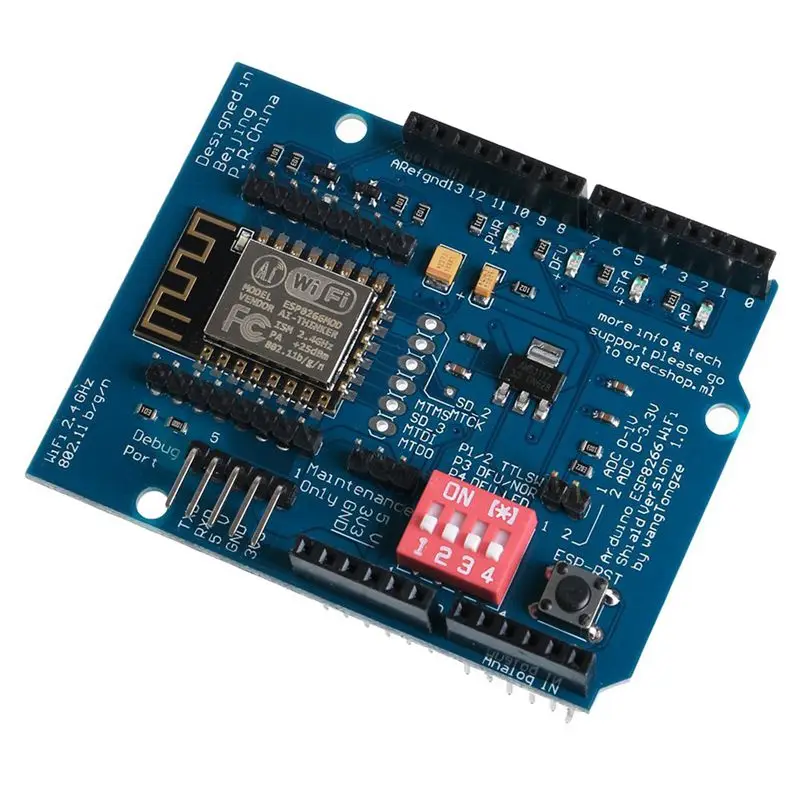

ESP8266 ESP-12E UART WIFI Беспроводная щитовая плата для Arduino UNO R3 Печатные платы Модуль

ПАРАМЕТРЫ: 1. Стандартный интервал между выводами полностью совместим с Arduino Уно и Мега. (За исключением стандартных размеров arduino, таких как Nano, Mini) 2.Использование усовершенствованного чипа питания 3.3V (то же самое, что и чип питания официальной платы расширения CC3000), 3,3 В, поставляемый в плате Arduino, является более точным, а плата расширения не нуждается в дополнительном источнике питания. 3.Представьте интерфейс обслуживания модуля питания WiFi (ГНД, 3В3, 5В). 4. На борту ESP8266-12 промышленный стабильный последовательный Модуль WiFi, использующий усиленную антенну печатной платы, сигнал лучше. 5. Режим работы промышленного стабильного WiFi модуля ESP8266-12 (Например, режим работы и режим обновления) может быть быстро переключен с помощью переключателя набора, а последовательный чип может быть интегрирован для быстрой записи прошивки. 6. Встроенный преобразователь уровня TTL от 5 В до 3,3 В предотвращает повреждение модуля WiFi высоковольтным уровнем Aduino TTL. (Общие модули недоступны) 7. На борту ESP8266-12 промышленный стабильный WiFi модуль имеет металлическую экранирующую крышку. и сильная защита от помех. 8. Все интерфейсы промышленного стабильного WiFi модуля ESP8266-12E на борту представлены со стандартным интервалом, который разработчикам удобно разрабатывать в глубине. 9. Благодаря накладной конструкции на нем могут накапливаться другие модули для удобства использования. 10. На борту четыре светодиодных дисплея ESP8266 состояния, соответственно, PWR, DFU, AP, STA, режим работы с первого взгляда. 1)Плата расширения разработана на базе модуля ESP8266-12E. После подключения платы расширения к Arduino плата расширения занимает только набор последовательных портов (Д0, Д1) Arduino и другие порты ввода-вывода не будут заняты. 2)Встроенный блок питания 5В в 3В3 преобразование ИС, без дополнительного источника питания. 3)Встроенный чип преобразования уровня TTL не требует использования дополнительного чипа преобразования уровня. 4)Порт отладки можно использовать для обновления прошивки, отладки ESP8266 и т. д.. TTL-сигнал порта отладки напрямую подключен к ESP8266 и не контролируется набором P1/2. 5)4-разрядный переключатель на плате расширения можно использовать в инструкции на печатной плате. 5)Набор 1.P1/2 бит используется для определения того, подключен ли последовательный порт встроенного ESP8266 к последовательному порту встроенного ESP8266. 5)2.Д0/1 (Последовательный порт Arduino) подключен. Переключатель выбора P3 бит для режима ESP8266 Когда P3 включен, ESP8266 находится в нормальном режиме работы. Когда P3 выключен, ESP8266 находится в режиме прошивки щетки (ДФУ), в это время прошивка ESP8266 может быть обновлена. 5)3.P4-битный набор - это переключатель встроенного светодиода в режиме ESP8266 DFU. При использовании его можно установить в положение ВКЛ. 6)Встроенные переключатели ESP-RST можно использовать для сброса состояния ESP 8266 (перезапуск). 7)Встроенный интерфейс Maintanance Only приводит к трем интерфейсам: ГНД, 3В3, 5В. Эти три интерфейса используются только для определения того, правильно ли работает чип преобразования напряжения, и не могут использоваться в качестве источника питания для других устройств.
