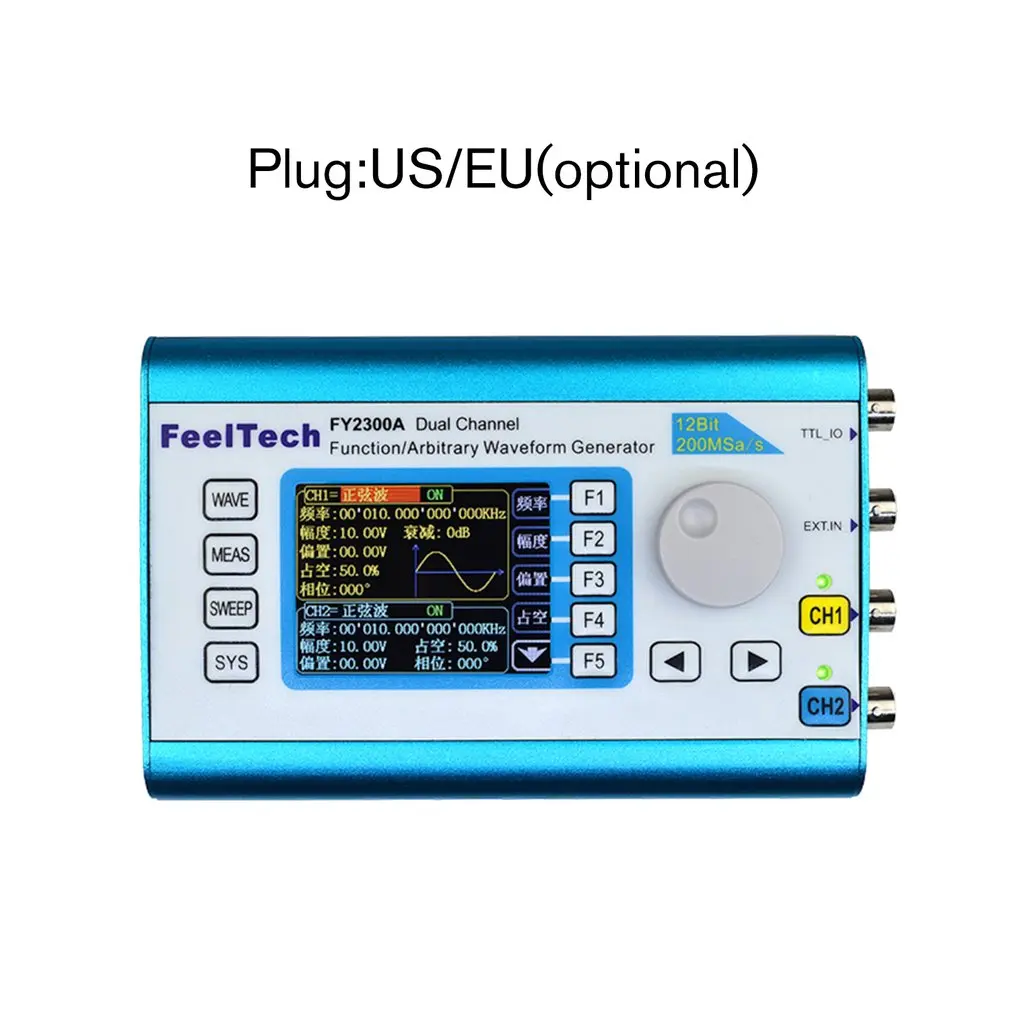

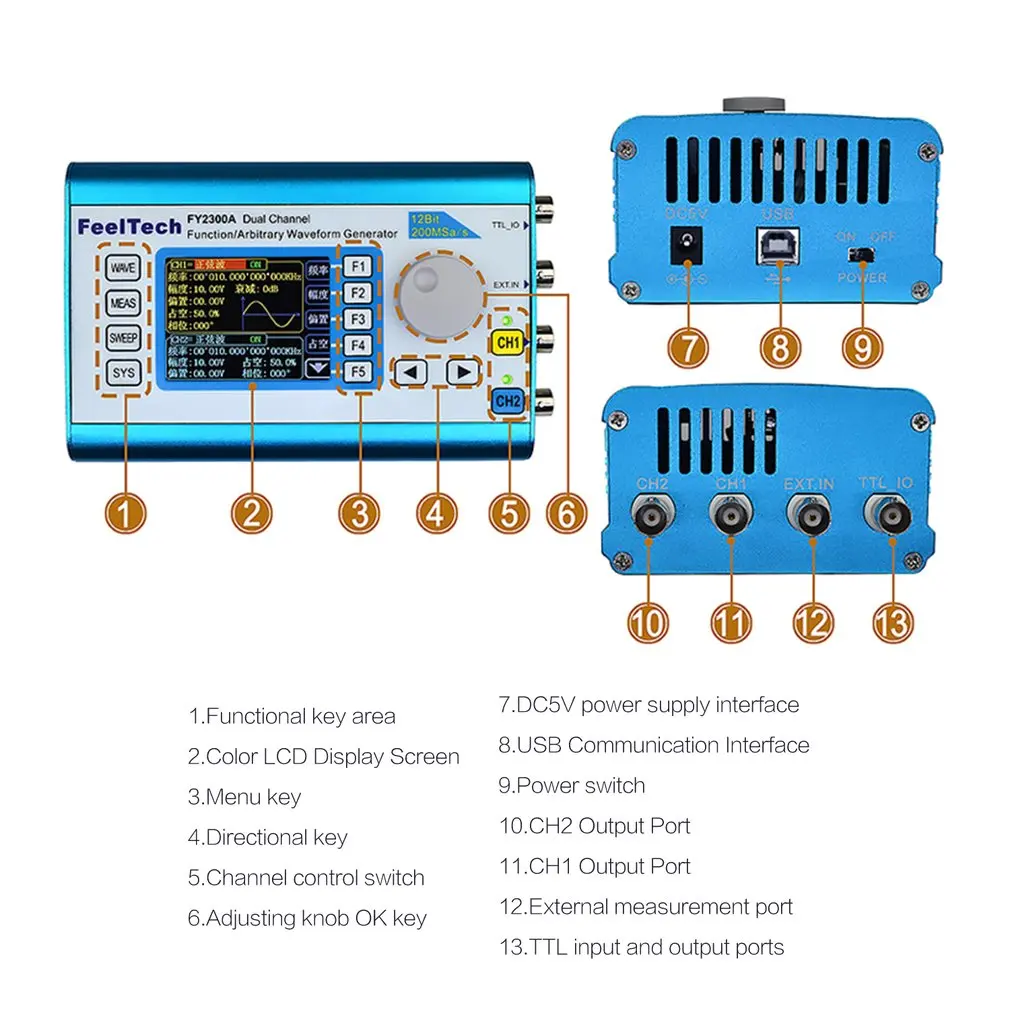

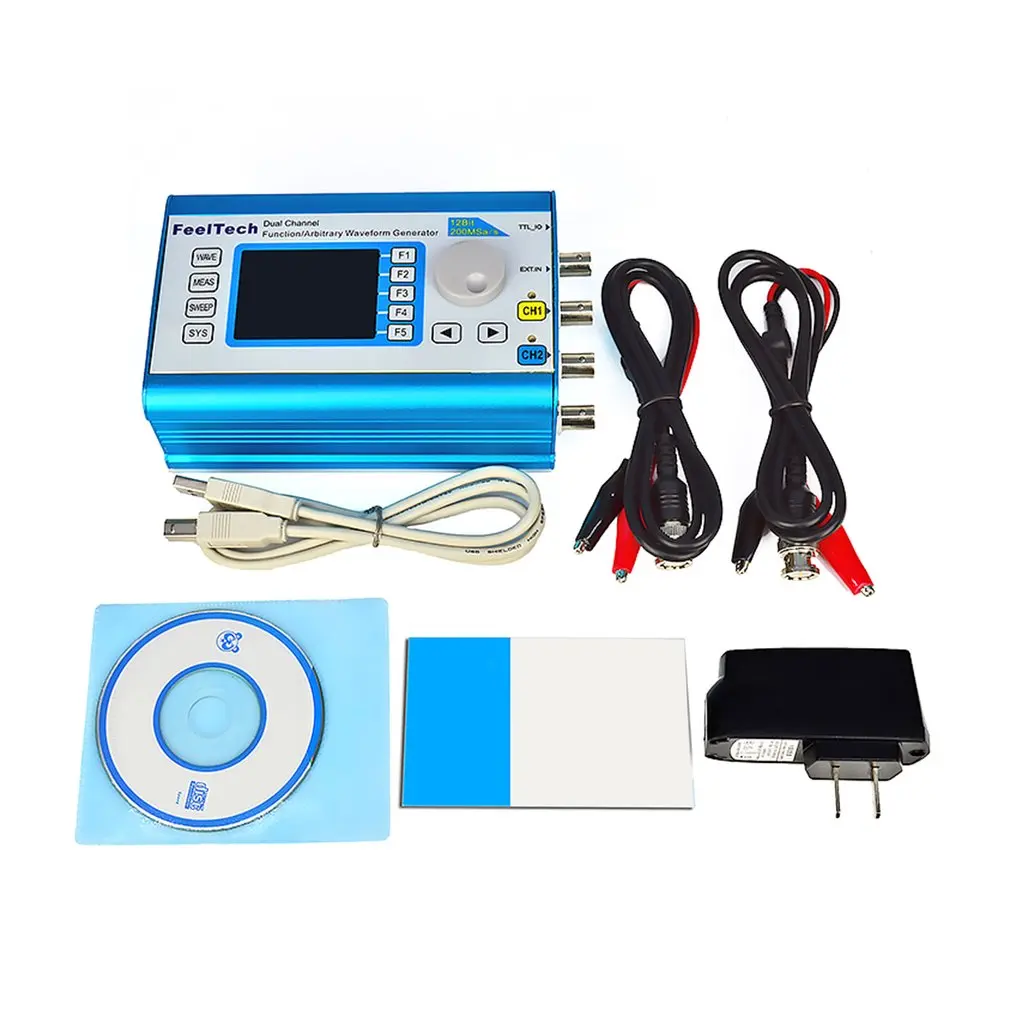

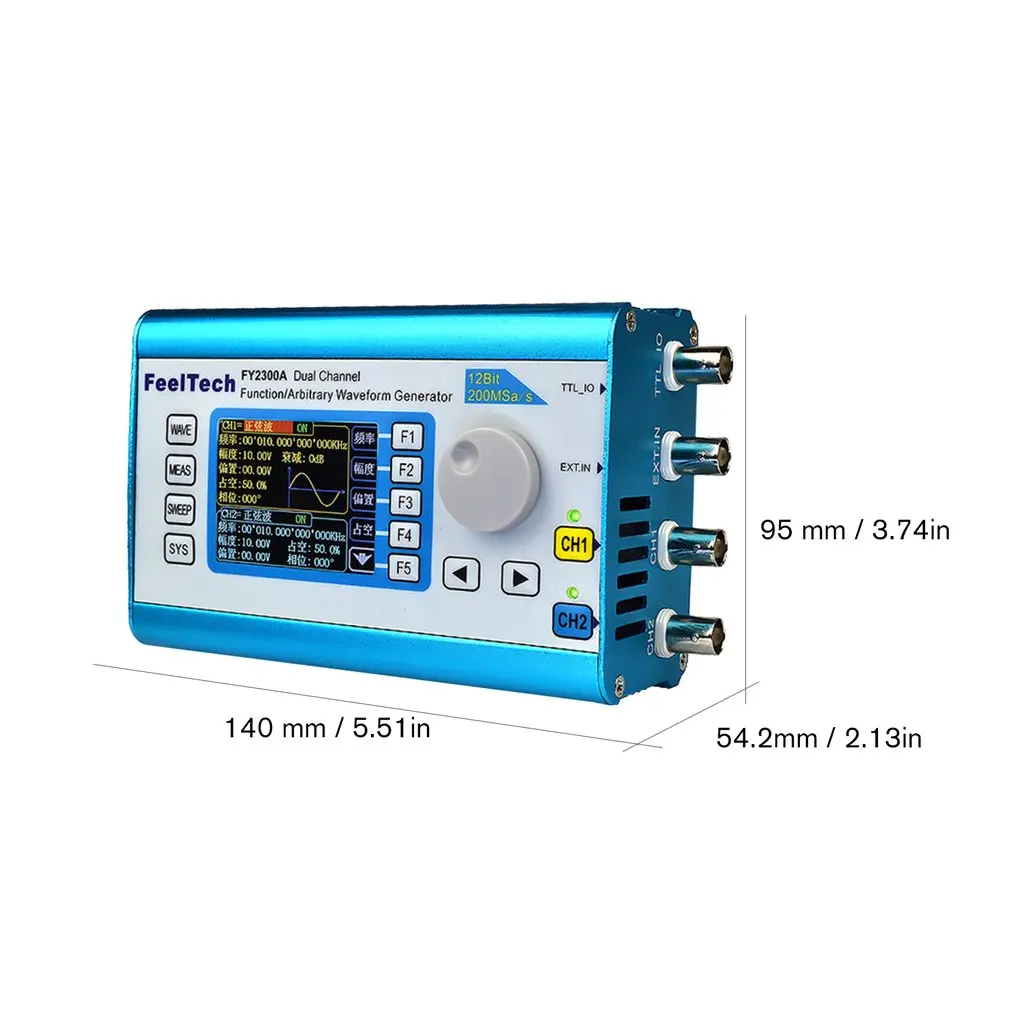

Digital DDS Dual-channel Signal Generator Arbitrary Waveform Function 200MSa/s 20MHz Frequency Meter US/EU Plug

Digital DDS Dual-channel Signal Generator Arbitrary Waveform Function 200MSa/s 20MHz Frequency Meter US/EU Plug
thumb
thumb
thumb
thumb
thumb
thumb
sku: 4000384300517
ACCORDING TO OUR RECORDS THIS PRODUCT IS NOT AVAILABLE NOW
$63.02
Shipping from: China
   Technical Details
Arbitrary Waveform: 0Hz~6MHz(Except the 2MHz Model)
Brand: FellTech
Brand Name: ACEHE
Distortion: <0.8%(20Hz~20KHz, 0dBm)
DIY Supplies: Electrical
Duty cycle adjustment range: 0.1%~99.9%
Fan-out: >20 TTL Load
Frequency Error: (+/-)5*10^(-6)
Frequency stability: (+/-)1*10^(-6)/3 Hours
Harmonic Arrived System: ≥45dBc(<1MHz); ≥40dBc(1MHz~20MHz)
High Level: 1V~10V
Level Amplitude: >3Vpp
Level Rise/Down Time: ≤20ns
Lifting Along Time: ≤20ns
Linearity: ≥98% (0.01Hz~10KHz)
Low level: <0.3V
Model: FY2300
Model Number: FY2300
Overshoot: ≤7.5%
Phase Adjustment Range: 0~359°
Phase Resolution:
Plug: US/EU(optional)
Pulse Width Adjusting Range: 10nS~1S
Sampling Rate: 200MSa/s
Sawtooth wave: 0Hz~6MHz(Except the 2MHz Model)
Sine wave: 0Hz~20MHz
Square Wave: 0Hz~6MHz(Except the 2MHz Model)
The Min Frequency Resolution: 1μHz(0.000001Hz)
Triangle wave: 0Hz~6MHz(Except the 2MHz Model)
TTL digital signal wave: 0Hz~6MHz(Except the 2MHz Model)
Vertical resolution: 12 Bits
Waveform length: 2048Points
Waveform types: Please look at the Detail Page
