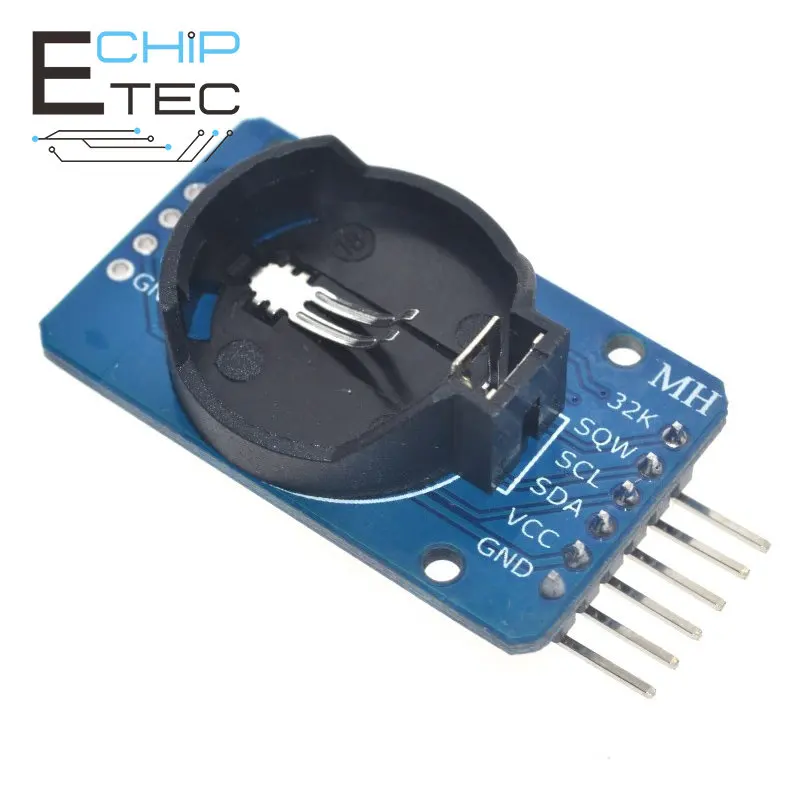

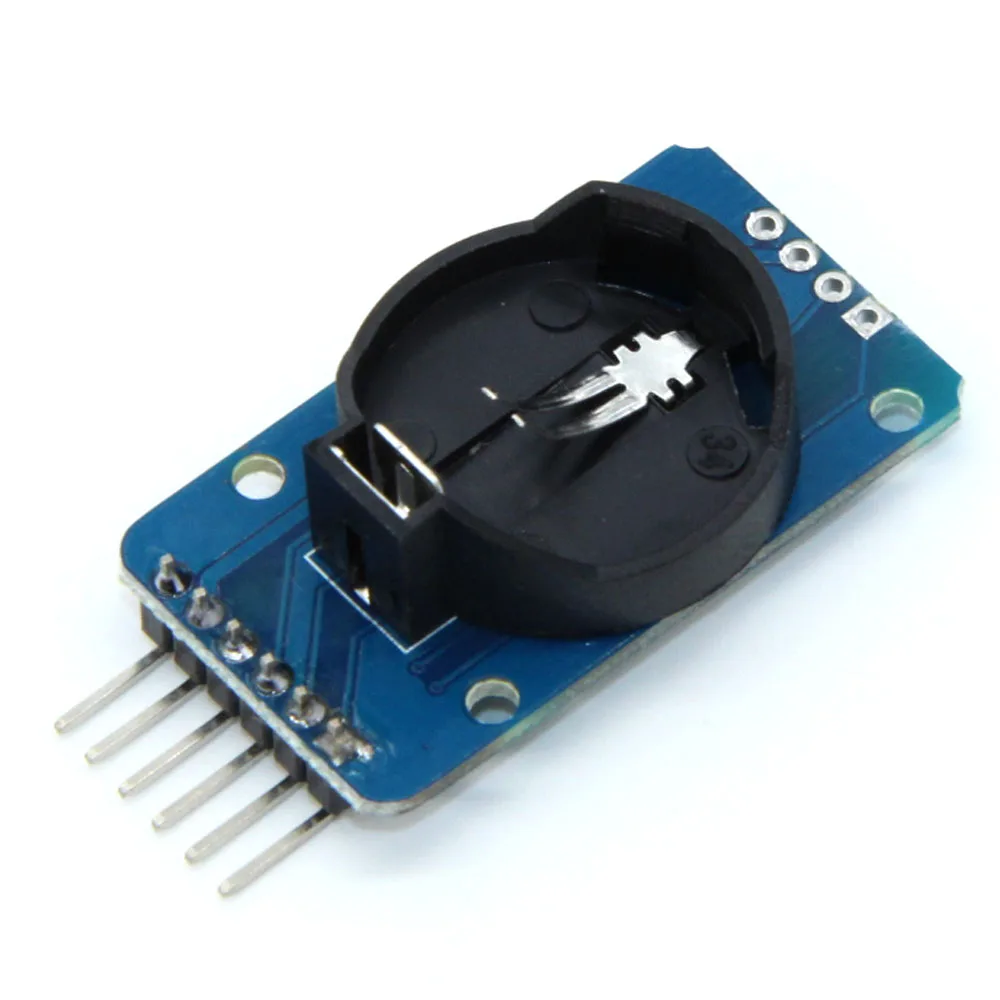

DS3231 AT24C32 IIC Модуль прецизионных часов DS3231SN для модуля памяти Arduino

DS3231 – это недорогие, чрезвычайно точные часы реального времени I2C (RTC), со встроенным кварцовым генератором с температурной компенсацией (ТКХО) и хрусталь. Устройство включает в себя вход батареи, отключает основной источник питания и поддерживает точный хронометраж. Встроенный генератор повышает долговременные характеристики прибора и уменьшает количество компонентов производственной линии. DS3231 выпускается в коммерческих и промышленных температурных диапазонах с использованием 16-контактного корпуса SO 300mil. RTC хранит информацию о секундах, минутах, часах, дне, дате, месяце и годе. Менее чем за 31 день месяца дата окончания будет автоматически скорректирована, включая корректировки для високосного года. Часы работают либо в 24 часах, либо в диапазоне / AM / PM индикации 12-часового формата. Предоставляет два настраиваемых будильника и календарь, который может быть установлен на выход квадратной волны. Адрес и данные передаются последовательно через двунаправленную шину I2C. Прецизионная схема опорного напряжения с температурной компенсацией и компаратора контролирует состояние VCC для обнаружения сбоев питания, обеспечения сброса выхода и, при необходимости, автоматического переключения на резервный источник питания. Кроме того, контакт / RST контролируется как генерирующий сброс μP вручную. Экономия времени и высокая точность добавления, DS3231 также имеет некоторые другие функции, которые расширяют систему множеством дополнительных функций и рядом опций. Устройство интегрирует очень точный цифровой датчик температуры через интерфейс I2C * для доступа к нему (как в то же время). Точность датчика температуры составляет ± 3 . Микросхемная схема управления питанием может автоматически обнаруживать и управлять основным и резервным питанием (т.е. низковольтная батарея) для переключения между блоками питания. Если основной сбой питания, устройство может продолжать обеспечивать точное время и температуру, производительность не влияет. Когда значение перенапряжения основной мощности или напряжения возвращается в допустимый диапазон, функция сброса на кристалле может быть использована для перезапуска микропроцессора системы. Размер: 38мм (длина) * 22мм (W) * 14мм (высота) Рабочее напряжение :3,3 - 5,5 В Чип часов: высокоточный тактовый чип DS3231 Точность часов :Диапазон 0-40, точность 2ppm, погрешность составила около 1 минуты Календарный будильник с двумя Программируемый квадратно-волновой выход Генератор часов реального времени секунд, минут, часов, дней, даты, месяца и года и предоставление компенсации до 2100 високосного года Датчик температуры чипа поставляется с точностью ± 3 Микросхемы памяти: АТ24С32 (емкость хранилища 32K) Интерфейс шины IIC, максимальная скорость передачи 400 кГц (рабочее напряжение 5В) Может быть каскадными с другими IIC устройством, 24C 32 адресов может быть shorted A0/A1/A2 изменить по умолчанию адрес является 0x57 С аккумуляторной батареей CR2032, чтобы обеспечить систему после сбоя питания, часы перемещают любую естественную норму Инструкции по проводке ( например, для Arduino uno r3): SCL → A5 СДА → A4 VCC → 5V GND → GND пакет: 1 х DS3231 AT24C32 IIC модуль
