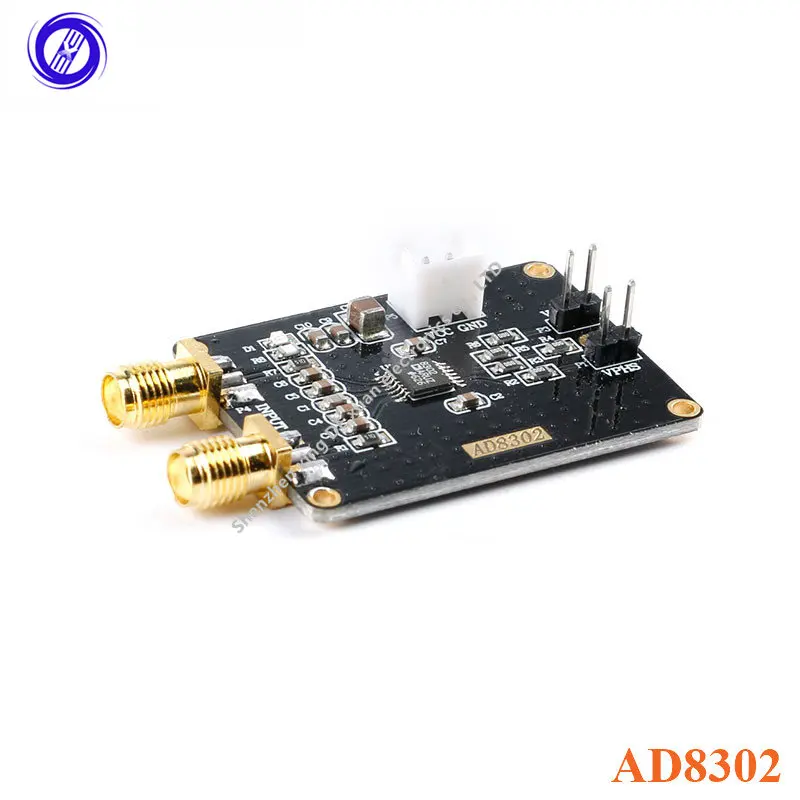

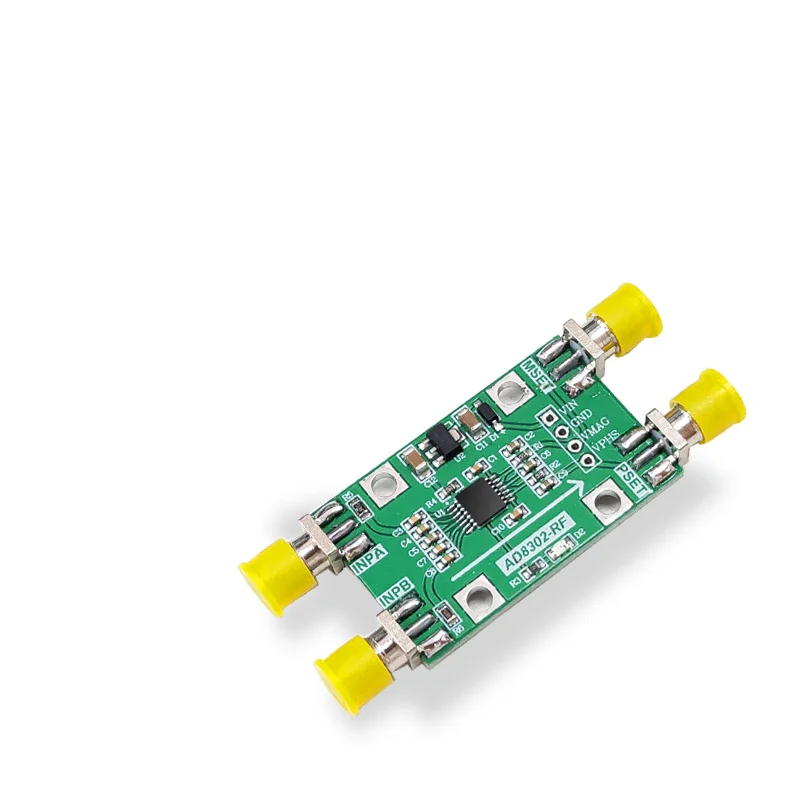

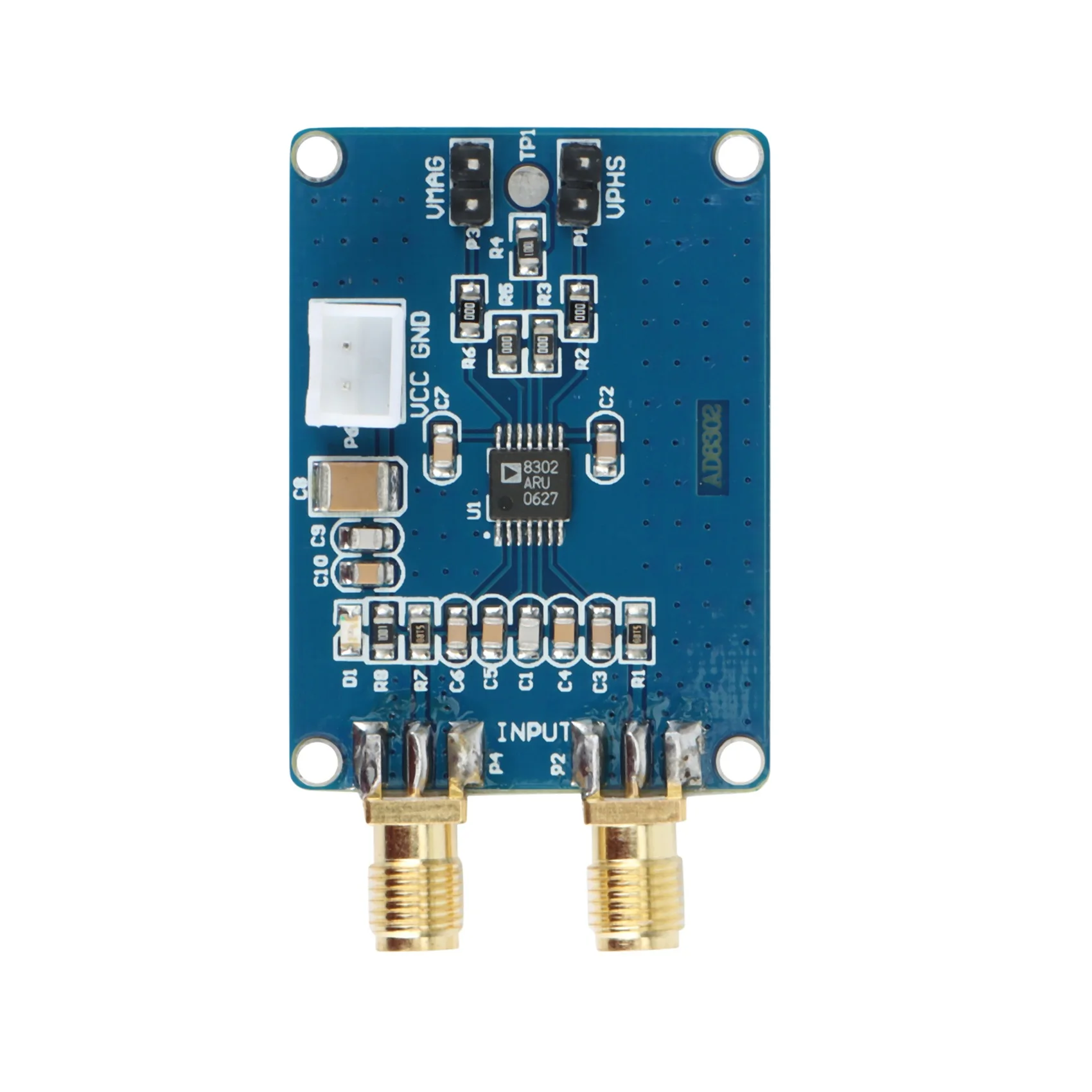

AD8302 Широкополосный модуль анализа импеданса фазы с амплитудой обнаружения Усилитель Фильтр смесителя Измерение потерь

Особенность:Одночиповое кремниевое биполярное устройство, измерение амплитуды / фазыAD8302 - это полностью интегрированная РЧ ИС, которая измеряет амплитуду и фазу между двумя независимыми входными сигналами. Устройство работает от низких частот до 2,7 ГГц.AD8302 содержит два прецизионных соответствие широкополосного логарифмические усилителей, широкополосный линейный детектор Умножителя / фазы, опорное напряжение 1.8V точность, и схему пропорциональных операций аналогового выхода.Диапазон входного сигнала -60 дБм до 0dBm (50 Ом опорного импеданса) с соответствующим динамическим диапазоном 60 дБ.Выход AD8302 обеспечивает точные измерения амплитуды в диапазоне +/- 30 дБ с наклоном 30 мВ / дБ; диапазон измерения фазы от 0 до 180 ° с наклоном 10 мВ / градус.Примечание. См. Примечание по применению AN-691 для определения низкочастотного модуля. AD8302 доступен в 14-контактном корпусе TSSOP и работает в диапазоне температур от -40 ° C до 85 ° C. Приложение модуля: 1. Измерение вносимых потерь и фазы усилителя, фильтра или смесителя2. Измерьте коэффициент отражения вектора любой нагрузки.3. Анализ импедансаОпорный кабель:BNC мужчин до SMA мужчинSMA мужчина к SMA мужчинаЧастота ГцИсточник сигналаRMS @ 50 ОмИсходная фаза (градусы)Выходное напряжение VCH1CH2CH1CH2В.М.вице-президент500K0.2V0.2V0900.908V0.907V500K0.1V0.2V0900.724V0.906V500K0.2V0.1V0901.093V0.908V500K0.2V0.2V01800.908V0.032V500K0.2V0.1V01801.094V0.023V500K0.1V0.2V01800.725V0.022V500K0.2V /0.2V0-900.908V0.915V500K0.1V0.2V
