4-канальный беспроводной радиомодуль ключ, пульт ДУ, Arduino (4 канала) [#F-4]

Модуль беспроводного управления пульт + приемник

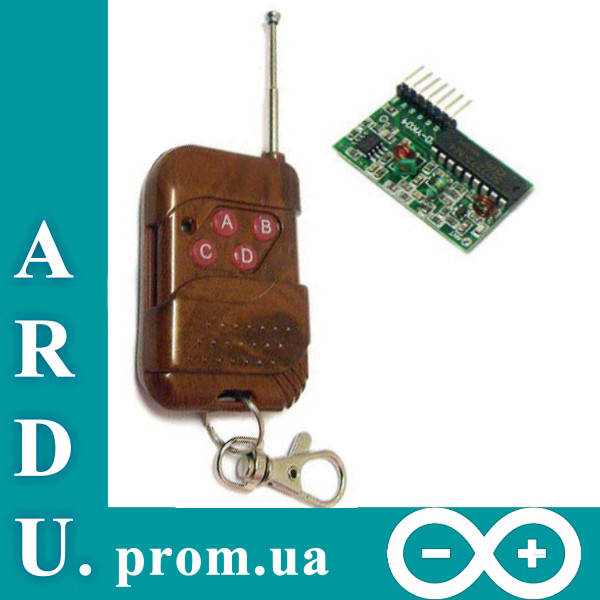

Набор состоит из платы и пульта управления. Пульт представляет собой передатчик (4 команды), а плата - приемник. Модуль собран на микросхеме PT2272. При нажатии на одну из кнопок пульта A, B, C, D передаётся сигнал. Приёмник усиливает сигнал, а на выходах D0, D1, D2, D3 платы приёмника появляется напряжение 5 вольт.
данный модуль работает по принципу: прямое управление (на выходе логическая единица в момент удержания (нажатия) кнопки)
Вывод VT – это вывод, на котором появляется напряжение 5 вольт, если был принят сигнал от передатчика. Выводы 5V и GND служат для подключения напряжения питания. Выводы D0, D1, D2, D3; – это выходы микросхемы дешифратора PT2272-M4. На этих выходах появляется напряжение +5V, если был принят сигнал от пульта управления (брелока). Именно к этим выводам подключаются исполнительные цепи. Кнопки A, B, C, D на пульте (брелоке) соответствуют выходам D0, D1, D2, D3.
Опытным путём я определил дальность, при которой приёмник устойчиво принимает сигнал от брелока в 15 – 20 метров. С преградами это расстояние уменьшается, а вот при прямой видимости дальность будет в пределах 30 метров. Ожидать чего-то большего от такого простого устройства глупо, схемотехника его весьма проста.
Почитать более подробно о привязке пульта к приемнику
Характеристики:
Пульт (передатчик)
Рабочее напряжение: DC12V (23 а / 12 v батарея)
Рабочий ток: 10 мА @ 12 В
Мощность излучения: 10 мВт @ 12 V
Режим модуляции: ASK (амплитудная модуляция)
Частота излучения: 315 МГЦ
Расстояние передачи: примерно до 30 м
Тип датчика: фиксированный код
Размер (ДхШхВ): 63 * 38 * 14 мм
Плата (приемник)
Рабочее напряжение (V): DC5V
Статический ток (мА): 4,5 мА
Режим модуляции: амплитудной модуляции (ООК)
Рабочая температура: 10...70
Чувствительность приемника (дБм): - 105 дБ
Рабочая частота (МГц): 315
Режим кодирования: (фиксированный код)
Размер (ДхШхВ): 41 * 23 * 7 мм
Комплектация:
- Приемник x 1
- Пульт ДУ (4 кнопки, батарейка в комплекте) x 1
