4-канальное беспроводное реле 12В, 2 пульта режимы

F&D
sku: 1279263580
ACCORDING TO OUR RECORDS THIS PRODUCT IS NOT AVAILABLE NOW
499.20 грн.
Shipping from: Ukraine
Description
4-канальное беспроводное реле 12В, 2 пульта режимы4-канальное беспроводное реле 12В, 2 пульта режимы используется для управления на расстоянии с помощью пульта дистанционного управления и встроенного радио модуля различными приборами с большим входным током. Например, управление освещением, пуском электродвигателей, электронными замками, системами отопления, системами водоснабжения, системами вентиляции и т.п.
Для использования беспроводного реле нужно:
1. Определиться с местом установки. Желательно, чтобы это было место с нормальной температурой и влажностью. Также нужно учитывать отдаленность от места установки коммутируемых устройств и его доступность для радиосигнала.
2. Произвести монтаж релейного блока. Для удобства монтажа плата релейного блока установлена в пластмассовый корпус, на задней крышке которого есть одно подвесное ушко. С помощью подвесного ушка релейный блок можно установить на любой плоской поверхности (стена, пол, потолок). Верхняя часть корпуса имеет вентиляционные отверстия для предотвращения перегрева реле. На торцевой части корпуса есть отверстие для подвода к релейному блоку проводников питания и коммутируемых устройств. Если размеров отверстия будет недостаточно, его можно увеличить или сделать еще несколько отверстий, чему способствует мягкий пластиковый корпус.
3. Подключить к реле питание и коммутируемые устройства. К релейному блоку нужно подвести линию питания. Напряжение питания реле 12 вольт постоянного тока. Линию питания нужно подключить к клеммам-зажимам с обозначением "+" для позитивного полюса и "-" для негативного полюса. Потом к клеммам-зажимам реле нужно подвести и подключить проводники от коммутируемых устройств. Каждое реле имеет 3 контакта A (NO нормально разомкнутый), B (COM общий контакт), C (NC нормально замкнутый).
4. Когда все собрано и подключено, можно приступать к настройке. Реле могут работать в трех режимах: режим удержания (реле включено, пока нажата кнопка); режим фиксации (нажали кнопку - реле включилось, нажали второй раз – выключилось); режим коммутации (каждая последующая команда выключает предыдущую команду).Выбор режима работы осуществляется с помощью колодки из трех контактов и джампера, который находится на плате модуля.
Обозначение контактов M, без обозначения (назовем его общий), T.
Если замкнуть джампером контакты общий и T, то модуль будет работать в режиме фиксации (в таком положении джампер установлен по умолчанию).
Если замкнуть джампером контакты M и общий, то модуль будет работать в режиме удержания.
Если снять джемпер полностью, то модуль будет работать в режиме коммутации.
Управление модулем осуществляется с помощью двух пультов дистанционного управления или микроконтроллера, компьютера, или другого микропроцессорного управляющего устройства. Для управления с помощью контроллера нужно демонтировать радио модуль и подключить контроллер. На плате релейного блока установлен радиоприемник модели CHJ – 9921. радиоприемник может одновременно работать на частоте 315 МГц и 433 МГц.
Пульты дистанционного управления оснащены контурными антеннами, четырьмя кнопками A, B, C, D, каждая из которых отвечает за свое реле. При нажатии на любую из кнопок пульта загорается красный светодиод, который находится на верхней плоскости пульта. Дальность работы пульта может достигать 200 метров (на полностью открытом пространстве). Стены, перекрытия, помехи и другие препятствия будут уменьшать дальность приема. Для увеличения дальности приема можно увеличить размер антенны радио модуля.
На плате модуля есть красный светодиод, обозначенный LED. Светодиод LED загорается, когда модуль принимает управляющий сигнал. Для удобства пульты оснащены брелоками с карабинами. На плате модуля есть кнопка, обозначенная K1. Эта кнопка используется для подключения к модулю дополнительных пультов дистанционного управления. Для сопряжения с модулем пульт должен работать на частоте 315 МГц или 433 МГц. Для подключения пульта нужно нажать кнопку K1, чтобы перевести модуль в режим сопряжения. Если модуль будет в режиме сопряжения, то будет гореть красный светодиод LED. Если бездействовать, светодиод LED будет гореть 15 секунд – потом потухнет. Если же, во время горения светодиода, нажать кнопку на новом пульте, то модуль отреагирует, сначала, одиночным миганием, потом выключением светодиода LED. Одна кнопка записана. По такому же принципу нужно подключить остальные кнопки.
На плате релейного блока установлено четыре реле производителя SONGLE модели SRA-12VDC-CL, 20А 14 VDC, 20 А 125 VAC. Как видно из маркировки, реле рассчитаны на нагрузку в 20А (в режиме NO) при напряжении постоянного тока 14В (в режиме NC максимальный ток 15А) или при напряжении переменного тока 125В (режиме NC максимальный ток 10А). При повышении напряжение соответственно будет уменьшаться значение максимальной нагрузки. Эти реле максимально рассчитаны на напряжение 30В постоянного тока или 250В переменного тока. Но при таком напряжении долго работать нельзя.
Питание релейного модуля осуществляется или от управляющего устройства, или от внешних источников питания (блоков питания, батарей). Напряжение питания 12В постоянного тока. Питание пультов осуществляется от элементов питания (батарейки) типоразмера CR2016 (входят в комплект поставки).Характеристики:модель: CHJ-C70X;
количество каналов: 4;
напряжение питания: 12В постоянного тока;
модель радиоприемника: CHJ – 9921;
частота работы радиоприемника: 315МГц и 433МГц;
тип антенны в пультах: контурная;
количество кнопок на пультах: 4;
реле: производителя SONGLE модели SRA-12VDC-CL, 20А 14VDC, 20А 125VAC;
максимальный ток нагрузки: 20А;
максимальная дальность приема: 200 м;
размеры пульта: 52 х 30 х 10 мм;
размеры релейного блока: 72 х 53 х 30 мм;
вес комплекта: 112 г.Комплект поставки: 4-канальное беспроводное реле 12В; пульт дистанционного управления с предустановленной батарейкой – 2 шт.
Для использования беспроводного реле нужно:
1. Определиться с местом установки. Желательно, чтобы это было место с нормальной температурой и влажностью. Также нужно учитывать отдаленность от места установки коммутируемых устройств и его доступность для радиосигнала.
2. Произвести монтаж релейного блока. Для удобства монтажа плата релейного блока установлена в пластмассовый корпус, на задней крышке которого есть одно подвесное ушко. С помощью подвесного ушка релейный блок можно установить на любой плоской поверхности (стена, пол, потолок). Верхняя часть корпуса имеет вентиляционные отверстия для предотвращения перегрева реле. На торцевой части корпуса есть отверстие для подвода к релейному блоку проводников питания и коммутируемых устройств. Если размеров отверстия будет недостаточно, его можно увеличить или сделать еще несколько отверстий, чему способствует мягкий пластиковый корпус.
3. Подключить к реле питание и коммутируемые устройства. К релейному блоку нужно подвести линию питания. Напряжение питания реле 12 вольт постоянного тока. Линию питания нужно подключить к клеммам-зажимам с обозначением "+" для позитивного полюса и "-" для негативного полюса. Потом к клеммам-зажимам реле нужно подвести и подключить проводники от коммутируемых устройств. Каждое реле имеет 3 контакта A (NO нормально разомкнутый), B (COM общий контакт), C (NC нормально замкнутый).
4. Когда все собрано и подключено, можно приступать к настройке. Реле могут работать в трех режимах: режим удержания (реле включено, пока нажата кнопка); режим фиксации (нажали кнопку - реле включилось, нажали второй раз – выключилось); режим коммутации (каждая последующая команда выключает предыдущую команду).Выбор режима работы осуществляется с помощью колодки из трех контактов и джампера, который находится на плате модуля.
Обозначение контактов M, без обозначения (назовем его общий), T.
Если замкнуть джампером контакты общий и T, то модуль будет работать в режиме фиксации (в таком положении джампер установлен по умолчанию).
Если замкнуть джампером контакты M и общий, то модуль будет работать в режиме удержания.
Если снять джемпер полностью, то модуль будет работать в режиме коммутации.
Управление модулем осуществляется с помощью двух пультов дистанционного управления или микроконтроллера, компьютера, или другого микропроцессорного управляющего устройства. Для управления с помощью контроллера нужно демонтировать радио модуль и подключить контроллер. На плате релейного блока установлен радиоприемник модели CHJ – 9921. радиоприемник может одновременно работать на частоте 315 МГц и 433 МГц.
Пульты дистанционного управления оснащены контурными антеннами, четырьмя кнопками A, B, C, D, каждая из которых отвечает за свое реле. При нажатии на любую из кнопок пульта загорается красный светодиод, который находится на верхней плоскости пульта. Дальность работы пульта может достигать 200 метров (на полностью открытом пространстве). Стены, перекрытия, помехи и другие препятствия будут уменьшать дальность приема. Для увеличения дальности приема можно увеличить размер антенны радио модуля.
На плате модуля есть красный светодиод, обозначенный LED. Светодиод LED загорается, когда модуль принимает управляющий сигнал. Для удобства пульты оснащены брелоками с карабинами. На плате модуля есть кнопка, обозначенная K1. Эта кнопка используется для подключения к модулю дополнительных пультов дистанционного управления. Для сопряжения с модулем пульт должен работать на частоте 315 МГц или 433 МГц. Для подключения пульта нужно нажать кнопку K1, чтобы перевести модуль в режим сопряжения. Если модуль будет в режиме сопряжения, то будет гореть красный светодиод LED. Если бездействовать, светодиод LED будет гореть 15 секунд – потом потухнет. Если же, во время горения светодиода, нажать кнопку на новом пульте, то модуль отреагирует, сначала, одиночным миганием, потом выключением светодиода LED. Одна кнопка записана. По такому же принципу нужно подключить остальные кнопки.
На плате релейного блока установлено четыре реле производителя SONGLE модели SRA-12VDC-CL, 20А 14 VDC, 20 А 125 VAC. Как видно из маркировки, реле рассчитаны на нагрузку в 20А (в режиме NO) при напряжении постоянного тока 14В (в режиме NC максимальный ток 15А) или при напряжении переменного тока 125В (режиме NC максимальный ток 10А). При повышении напряжение соответственно будет уменьшаться значение максимальной нагрузки. Эти реле максимально рассчитаны на напряжение 30В постоянного тока или 250В переменного тока. Но при таком напряжении долго работать нельзя.
Питание релейного модуля осуществляется или от управляющего устройства, или от внешних источников питания (блоков питания, батарей). Напряжение питания 12В постоянного тока. Питание пультов осуществляется от элементов питания (батарейки) типоразмера CR2016 (входят в комплект поставки).Характеристики:модель: CHJ-C70X;
количество каналов: 4;
напряжение питания: 12В постоянного тока;
модель радиоприемника: CHJ – 9921;
частота работы радиоприемника: 315МГц и 433МГц;
тип антенны в пультах: контурная;
количество кнопок на пультах: 4;
реле: производителя SONGLE модели SRA-12VDC-CL, 20А 14VDC, 20А 125VAC;
максимальный ток нагрузки: 20А;
максимальная дальность приема: 200 м;
размеры пульта: 52 х 30 х 10 мм;
размеры релейного блока: 72 х 53 х 30 мм;
вес комплекта: 112 г.Комплект поставки: 4-канальное беспроводное реле 12В; пульт дистанционного управления с предустановленной батарейкой – 2 шт.
Price history chart & currency exchange rate
Customers also viewed

7,003.59 грн.
XYQPSEW для Hyundai Ioniq модуль датчика радара для слепых зон 99130-GI100 99130GI100 99130 GI100
aliexpress.ru
27,642.73 грн.
Nordic Modern Chairs Comfortable Minimalist Salon Design Unique Lounge Designer Dining Chairs Restaurant Silla Library Furniture
aliexpress.com
464.32 грн.
Table Soccer Foosball Football Replacement Men Man Parts Mini Guy Accessories Accessory Set Figurines Game Athlete Machine Part
aliexpress.com
8,304.69 грн.
Ibus AWRT Adapter Restore 7 in1 ARWT Ibus Adapter Restore for iWatch S1 S2 S3 S4 S5 S6 38 40 42 44mm Reflash Repair tools
aliexpress.com
1,139.18 грн.
New Gintama Cards Collection for Kids SSP SP PR UR SSR Anime Figure Ganyu Hutao Keqing Desk Small Frog Genshin Impact Metal Card
aliexpress.com
3,106.48 грн.

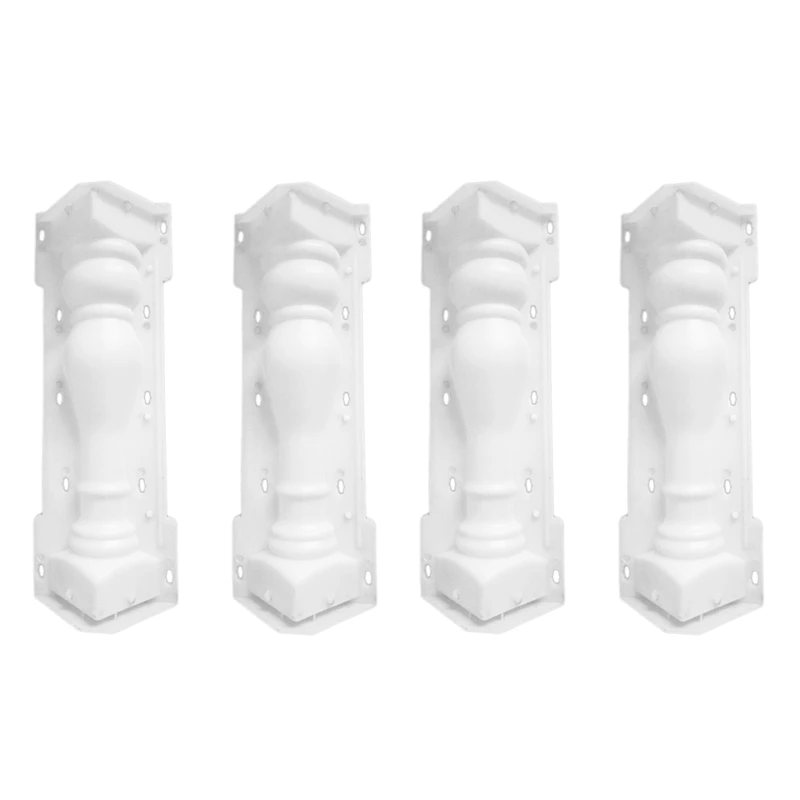

2Pcs 60X14cm Roman Column Mold Balcony Garden Pool Fence Cement Railing Plaster Concrete Mold Column Mold
