2-х канальный модуль реле для Arduino 5В 10А с опторазвязкой
Описание
Может управляться непосредственно с выводов микроконтроллера (Arduino и подобными). Максимальный ток нагрузки 10А при напряжении 250В.
Если вам нужна полная электрическая изоляция, подключите пин "Vcc" на реле к выводу +5В на Arduino, но не подключайтесь к выводу Gnd на Arduino. Уберите джампер Vcc to JD-Vcc. Подключите отдельное питание +5В (от другого источника питания) к выводу "JD-Vcc" и Gnd с платы - это даст питание для транзистора оптрона и обмотки реле.
Если же вам достаточно изоляции реле, то можно просто запитать модуль от выводов Arduino +5В и Gnd и оставить джампер Vcc to JD-Vcc на своем месте.
Важно: для замыкания реле нужно подать на управляющий вход низкий логический уровень (LOW), тогда реле замыкается и светодиод загорается, для размыкания реле нужно подать уровень логической единицы (HIGH). Нельзя устанавливать перемычку оптической изоляции между пинами JVcc и GND!
Если вам нужна полная электрическая изоляция, подключите пин "Vcc" на реле к выводу +5В на Arduino, но не подключайтесь к выводу Gnd на Arduino. Уберите джампер Vcc to JD-Vcc. Подключите отдельное питание +5В (от другого источника питания) к выводу "JD-Vcc" и Gnd с платы - это даст питание для транзистора оптрона и обмотки реле.
Если же вам достаточно изоляции реле, то можно просто запитать модуль от выводов Arduino +5В и Gnd и оставить джампер Vcc to JD-Vcc на своем месте.
Важно: для замыкания реле нужно подать на управляющий вход низкий логический уровень (LOW), тогда реле замыкается и светодиод загорается, для размыкания реле нужно подать уровень логической единицы (HIGH). Нельзя устанавливать перемычку оптической изоляции между пинами JVcc и GND!
График изменения цены & курс обмена валют
Пользователи также просматривали
813.00 грн.
Полиця для зберігання, Кухонна настінна самоклейна багатофункціональна дверцята шафи, Коробка для зберігання, Раковина, Полиця для висувних ящиків, Органайзер для ванної кімнати
joom.com
163.60 грн.
Силиконовый чехол на Xiaomi Redmi K70 5g / K70 Pro 5g, Poco F6 pro с принтом 809170, Прозрачный;бежевый;желтый, 783981411
goods.ru
3,751.41 грн.
Амортизатор газовый передний Mercedes Sprinter 95-Volkswagen LT 96- /кросс-номер KYB
goods.ru
664.83 грн.
Наволочка Maktex из варёного хлопка 50 х 50 622 Солнечный, Желтый, из варёного хлопка 40х40
goods.ru
501.35 грн.
Одеяло, винтажное диванное покрывало в богемном стиле, чехол на стул, мягкая женская скатерть, семейное украшение, праздничный подарок в стиле бохо
aliexpress.ru
125.13 грн.
Женская футболка с коротким рукавом, топ, шорты, ремень, домашняя одежда, комплект из двух предметов, комплект для отдыха, обтягивающие шорты...
aliexpress.ru
546.85 грн.
Adjustable Aluminum Alloy Motorcycle Strength Handlebar Balance Crossbar Universal Motorcycle Accessory 30cm x 4cm x 3cm
aliexpress.com
285.15 грн.
24k gold plated portugal map pendant necklace jewelry portuguese jewelry gift, Silver
dhgate.com
1,179.22 грн.
Пустынная камуфляжная сумка для четырех раз, Тактическая Военная нагрудная Сумка-слинг, рюкзак через плечо для ноутбука MOLLE, вместительные ...
aliexpress.ru
864.51 грн.
16 inch Christmas Wreaths Garlands for Door Hanger Outdoor Home Decor,Included Artificial Pine Cones and Silk Flower HTML
aliexpress.com
688.22 грн.
women's shorts summer women girl casual slim high waist solid skirts s -xl fashion, White;black
dhgate.com
1,418.81 грн.
женская длинные velvet кардиган open front vintage верхняя одежда maxi с длинным рукавом пальто solid color размер s-2xl кардиган coat new, Tan;black
dhgate.com
1,006.49 грн.
yoga for fitness women sports bra solid push up underwear brassiere bras athletic vest running shirt sport sportswear, White;black
dhgate.com
768.45 грн.
A3+ A4 Size Dry-Erase Magnetic Whiteboard for Fridge Magnets Refrigerator White Boards 8 Colorful Markers 1 Eraser Drawing Board
aliexpress.com
953.40 грн.

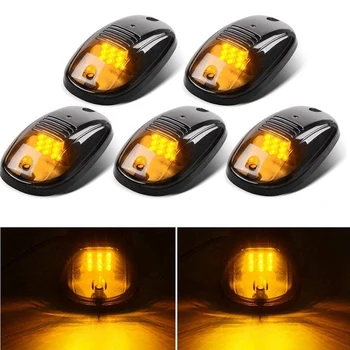

5Pcs 12-LED Car Cab Roof Marker Lights for Truck SUV LED DC 12V Black Smoked Lens Lamp Car External Lights
