Модуль ADC ADS1100 для преобразователя аналогового захвата сигнала Совместимость M5StickC ESP32 Mini IoT Development Boa

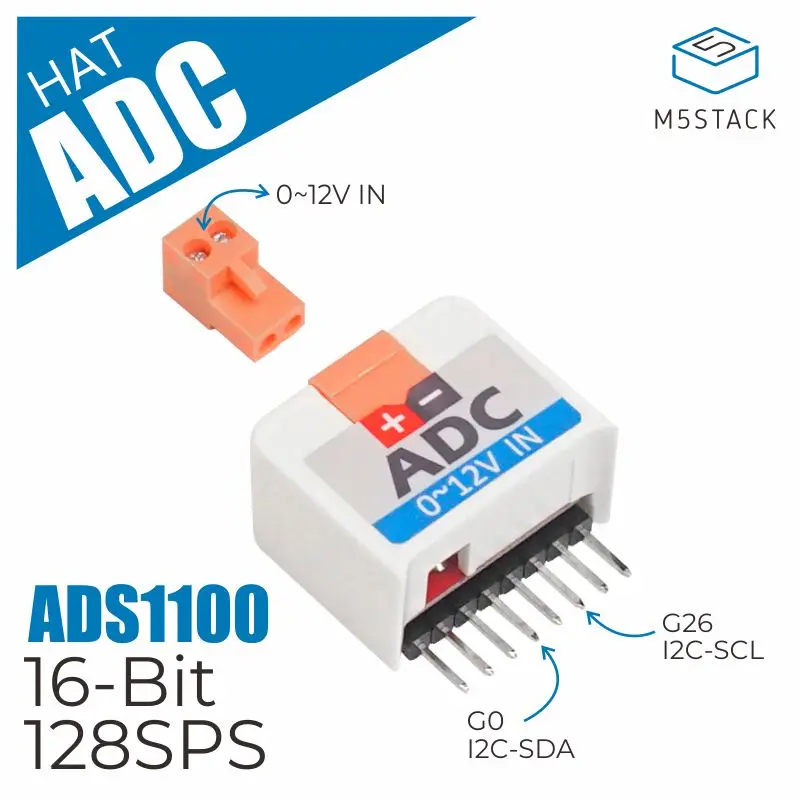

значение NULLОписание:ADC_HAT - это другой тип C-HAT, специально разработанный для контроллера M5StickC. То же, что и блок АЦП, это компонент АЦП для stickc. Комплектуется АЦП-преобразователем ADS1100, представляющим собой полностью дифференциальный 16-разрядный самокалибрующийся аналого-цифровой преобразователь. ADS1100 чрезвычайно прост в разработке и настройке, что позволяет получать точные измерения с минимальными усилиями.ADS1100 состоит из ядра аналого-цифрового преобразователя с регулируемым усилением, тактового генератора и интерфейса I2C.Сам ADS1100 может принимать дифференциальный вход от -5 ~ +5 В, но мы ограничили вход до 0 ~ 12 В, добавив конструкцию периферийной схемы этой ИС.Особенности продукта:M5StickC совместимыйВход: 0-12 ВПлатформа разработки программного обеспечения:, UIFlow (Blockly, Python)ADS110016-битное разрешениеНЕПРЕРЫВНАЯ САМОКАЛИБРАЦИЯОДНОЦИКЛЬНАЯ КОНВЕРСИЯПРОГРАММИРУЕМЫЙ УСИЛИТЕЛЬ УСИЛЕНИЯ GAIN = 1, 2, 4 ИЛИ 8НИЗКИЙ ШУМ: 4μVp-pПрограммируемая скорость передачи данных: от 8 до 128 с / сВНУТРЕННЯЯ СИСТЕМА ЧАСЫИНТЕРФЕЙС I2C: адрес 0x48В пакет включено:1x ADC HAT1x 2 Pin 3.96 Pitch TerminalЗаявка:Захват аналогового сигналаСсылки:Техническая спецификация - ADS1100Схема:EasyLoaderнажмите, чтобы загрузить EasyLoaderКод:1. для IDEЧтобы получить полный код, пожалуйста, нажмите Вот.Карта контактов:M5StickCGPIO0GPIO265VGNDHAT ADCSDASCL5VGNDвидео
